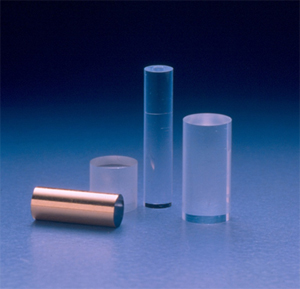

MicroLensSELFOC® 自聚焦微透镜(G-lens)

自聚焦透镜(Grin lens)可根据客户要求的直径、波长、节距以及镀膜与否为客户定制。 自聚焦微透镜是许多信号传输和聚焦应用的理想选择。一些典型的用途如下:

  • 纤耦合半导体激光器
  • 光纤探测器耦合
  • 光纤耦合
  • 聚焦和准直

根据不同的数值孔径,透镜分为两种:一种是SLW(宽)。一种是SLH(高)。每一种都适用于不同的情况,并表现出不同的对齐方式 (见技术图表2)。

虽然数值孔径是透镜孔径中心的最大值,实际的NA是每一个射线在函数的射线参数(高度和角度)发挥作用,以影响透镜的表面。 点击本指南的附录,会有说明NA是如何取决于这些参数的。

请点击观看三份技术信息以便于您选型









MicroLensSELFOC® SLC-180 自聚焦准直透镜

特点

  • 低插入损耗
  • 改进了的准直
  • 可替换SLW-180自聚焦透镜

应用

  • 光学隔离器
  • 准直器
  • 设备

SLC-180自聚焦准直透镜设计用于日益需求的电信和数据通信应用。其尺寸紧凑,形状便捷,光学效率高,有助于其作为一个独特的和经济的解决方案,得到许多世界范围内的光学设计挑战者的认可。

由于其非常低的插入损耗,SLC-180自聚焦准直透镜正帮助支持着通信系统的发展,这种通信系统在超低损耗和高带宽方面有着日益增长的需求。这种透镜的常规插损只有0.1dB。应用于包括光学隔离器,准直器和DWDM设备。
