SELFOC® 自聚焦微透镜 - 用法说明

主要的光学参数：（所有单位以毫米为单位，除非另有说明）

λ 入射光的波长以微米计算 (>0.55 毫米)
L₁ 物体的距离（从物体到透镜的前表面）
L₂ 图像的距离（从透镜的背面到图像点）
N₀ 自聚焦透镜轴折射率
√A 聚焦常数(mm-1)
Z 透镜长度
EFL 有效焦距（从后主平面到后焦平面）
BFL 背焦距（从后透镜表面到后焦平面）
M_T 横向放大率
θ+物体在轴以上的最大角度
θ_-物体在轴以下的最大角度
H_m物体最大高度
L_s 从透镜表面到孔径光阑的距离

使用自聚焦微透镜的步骤:

1. 如果应用程序的物距是已知的，单击 "工作表" 选项卡 "Obj. 距离"。如果期望放大倍数已知，请单击 "放大"。
2. 在彩色数据单元格中输入所需的数据。当你输入数值时，自聚焦透镜的参数，例如N0, √A, 和EFL，将被重新计算在透镜表里。
3. 调整小的间距，观察光学参数的改变。记得2πP = Z√A.

建议的储存和处理镜片方式

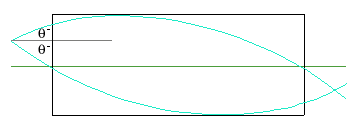

自聚焦原理
