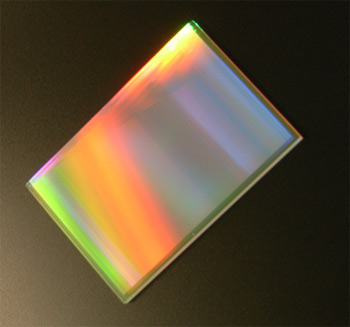

透射光栅(日本板硝子株式会社)
应用:
- 电信
- 可重构的光分插复用器器
- 通道监测器
- 复用/解复用
- 激光器
- 脉冲压缩
- 分束器
- 可调谐激光器
- 光谱仪
特性:
- 较高的光学性能
- 高衍射效率(大于90%)
- 低偏置相关损耗(PDL)
- 较宽的波长范围(C波段,L波段,C+L)
- 低角灵敏度(易于组装)
- 稳定可靠
- 无有机材料
- 对紫外激光器有高的损伤阈值
- 符合RoHS 6 / 6标准
- 符合Telcordia GR – 1221标准
描述:
NSG公司的透射光栅采用新开发的技术制作而成,这种技术将薄膜滤波器和深干法刻蚀结合在一起,具有较高的衍射效率和较低的偏置相关损耗。该透射光栅仅由无机材料构成(无聚合物,无环氧树脂,无明胶),具有高环境稳定性/耐久性,并且符合RoHS 6 / 6的规定。美国光电光技集团将与NSG集团密切合作,设计并提供符合各种规格要求的光栅。
说明书:
电信 |
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
工作波长范围 |
lc |
Nm |
1528 |
|
1568 |
衍射效率 |
DE |
% |
90 |
|
|
偏置相关损耗 |
PDL |
dB |
|
|
0.2 |
PDL空间均匀度 |
|
dB |
|
|
0.2 |
分辨率 |
|
L/mm |
1000, 966, 940 |
入射角 |
AOI |
deg |
50-45 (*) |
工作稳定范围 |
|
oC |
-5 |
|
+70 |
存储稳定范围 |
|
oC |
-40 |
|
+85 |
合格证 |
|
|
Telcordia GR-1221-CO |
(*)入射角由分辨率决定 |
激光器(脉冲压缩) |
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
工作波长范围 |
lc |
Nm |
760 |
800 |
840 |
衍射效率 |
DE |
% |
90 |
|
|
分辨率 |
|
L/mm |
|
1250 |
|
激光器(分束器) |
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
工作波长范围 |
lc |
Nm |
|
355 |
|
衍射效率 |
DE |
% |
90 |
|
|
分辨率 |
|
L/mm |
|
2817 |
|
