CLH&CLE系列透镜产品规格
CLH&CLE系列折射率透镜非常适合“自由移动的动物”的脑内成像。 CLH 系列镜头是观察动物脑神经的理想选择。我们可以定制透镜和脑组织之间的工作距离 (WD)、适用波长和透镜长度,请随时与我们联系。
产品型号 |
直径 |
波长 |
长度 |
工作距离 (mm) |
建议脑区 |
(mm) |
(nm) |
(mm) |
物方 |
像方 |
(小鼠) |
CLHS050GFT009 |
0.5 |
550 |
7.95 ± 1.10 |
0.2 |
0.2 |
深度脑区 |
CLHS050GFT013 |
0.5 |
550 |
5.82 ± 0.79 |
0.2 |
0.2 |
海马等 |
CLHS050GFT073 |
0.5 |
550 |
3.94 ± 1.10 |
0.2 |
0.2 |
皮层等 |
CLES050GFT120 |
0.5 |
550 |
3.69 ± 0.50 |
0.2 |
0.2 |
海马等 |
CLES050GFT100 |
0.5 |
550 |
8.09 ± 1.10 |
0.2 |
0.2 |
深度脑区 |
CLHS050GFT039 |
0.5 |
920 |
6.05 ±0.85 |
0.2 |
0.2 |
海马等 |
CLHS050FDU001 |
0.5 |
920 |
3.85 ±0.52 |
0.2 |
0.2 |
皮层等 |
CLHS100GFT022 |
1 |
550 |
8.01 ± 1.10 |
0.2 |
0.2 |
深度脑区 |
CLHS100GFT003 |
1 |
550 |
3.71 ± 0.50 |
0.2 |
0.2 |
皮层等 |
CLHS100GFT088 |
1 |
920 |
3.92 ± 0.54 |
0.2 |
0.2 |
皮层等 |
CLHS200GFT048 |
2 |
550 |
3.94 ± 0.55 |
∞ |
0.2 |
物镜 |
1、透镜直径有3种类型(2.0mm、1.0mm、0.5mm)。同时不同波长适用于单、双光子显微镜。
2、2.0mm 透镜设计用于输出平行光,因此可以设置在小型荧光显微镜内。
3、中继镜头有1.0mm和0.5mm。 在观察更深的区域时,我们建议使用直径较小的 0.5mm 透镜。
4、CLES050 是一款经过改进的透镜,通过调整像差获得了更宽的视野。
5、WD、适用波长、透镜长度等可定制。

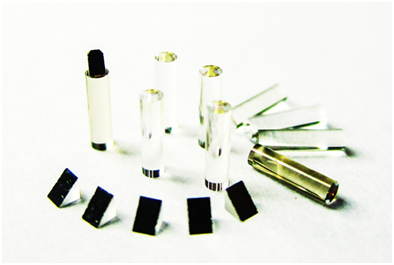

棱镜探头
应用:

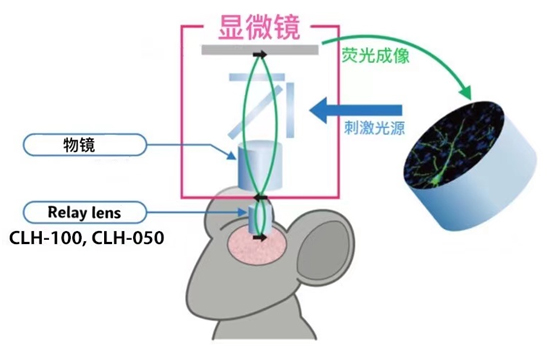

1、用于配合荧光显微镜观察深部脑区,它可以用作中继透镜。
2、可以从侧面观察脑组织。
以下是棱镜探头的规格示例。
表 1 Prism Probe 产品规格/产品型号列表(波长 550 nm)
直径(mm) |
长度
(mm) |
工作距离WD(mm) |
产品型号 |
主要应用 |
水中
(物方) |
空气中
(像方) |
1.0 |
约4mm |
0.2 |
0.2 |
CLPBC030202S |
用作中继透镜,观察海马体等 |
1.0 |
约8mm |
0.2 |
0.2 |
CLPBC070202S |
用作中继镜头,观察深度脑区 |
0.5 |
约4mm |
0.2 |
0.2 |
CLPAA030202S |
用作中继透镜,观察海马体等 |
0.5 |
约8mm |
0.2 |
0.2 |
CLPAA070202S |
用作中继镜头,观察深度脑区 |
1、透镜直径有3种类型(2.0mm、1.0mm、0.5mm)。
2、中继透镜有1.0mm和0.5mm。 在观察更深的区域时,我们建议使用直径较小的 0.5mm 透镜。
3、WD、适用波长、透镜长度等可定制。
|
